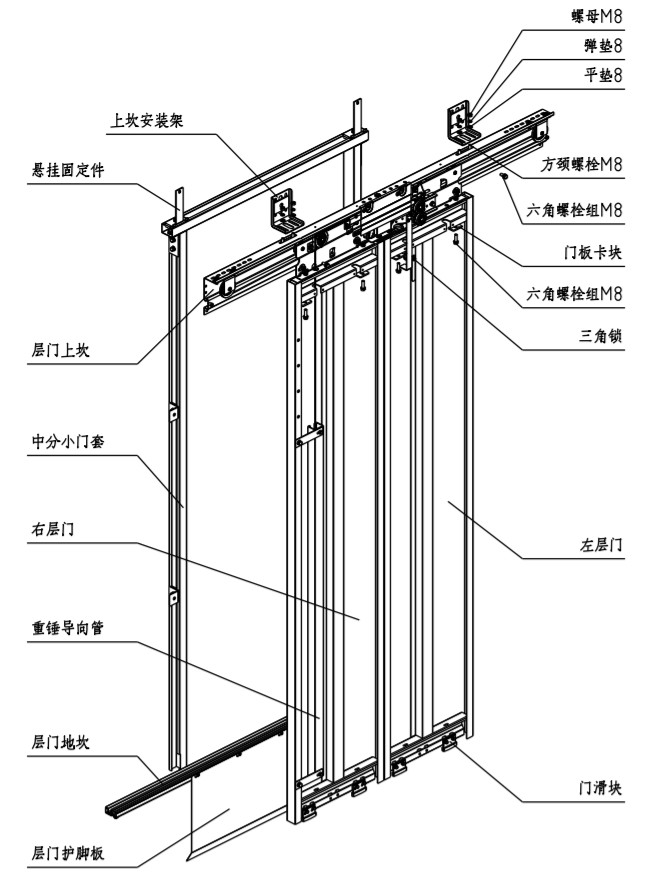

2-створкавая прылада цэнтральнага адчынення дзвярэй лесвічнай пляцоўкі THY-LD-B
1. Спосаб адмыкання заключаецца ў тым, каб разблакіраваць дзвярную панэль і прайсці выпрабаванне на ўдар маятнікам 45 кг.
2. Дзверы прымушаюць зачыняцца цяжкім малатком, прычым цяжкі малаток і накіроўвальная трубка размяшчаюцца на ўнутраным баку дзвярэй лесвічнай пляцоўкі.
3. Замак дзвярэй прайшоў выпрабаванне Нацыянальнага цэнтра інспекцыі ліфтаў і атрымаў сертыфікацыю CE і CU-TR.
4. Даступнае напружанне для замка дзвярэй: ≤ 230 В пераменнага току, ≤ 110 В пастаяннага току.

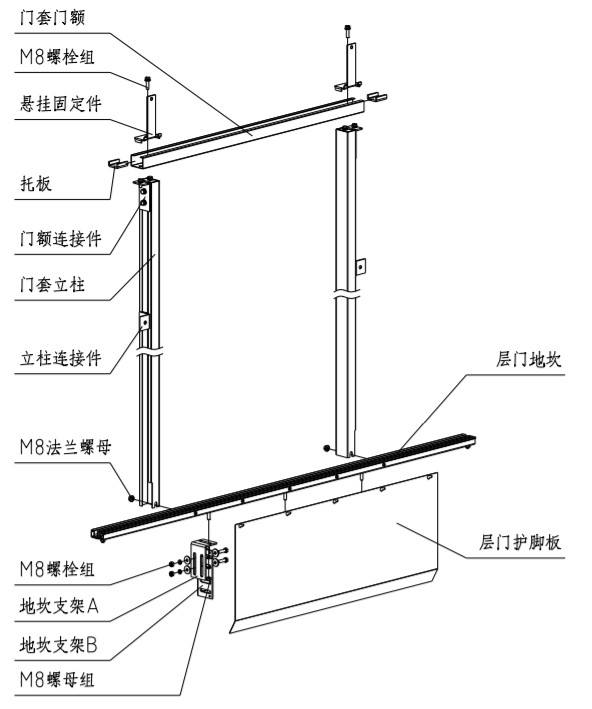

1. Усталёўка парога і дзвярной накладкі
1.1. Вызначце становішча ўваходу і выхаду падваконніка ў адпаведнасці з памерам шахты пад'ёмніка; адрэгулюйце цэнтр падваконніка так, каб ён супадаў з цэнтрам уваходу і выхаду, і адзначце цэнтр падваконніка; адрэгулюйце ўзровень падваконніка так, каб ён быў меншым за 1/1000; Паверхня павінна прадухіляць трапленне вады ў шахту пад'ёмніка.
1.2. Збярыце калону дзвярной накрыўкі і дзверы дзвярной накрыўкі з дапамогай злучальных элементаў і ўсталюйце падвесныя мацавальныя дэталі; пастаўце дзверы на парог, адрэгулюйце вертыкальнасць калоны дзвярной накрыўкі менш за 1/1000; цэнтр дзвярной накрыўкі павінен супадаць з цэнтрам вымярэння цэнтральнай адзнакі ўваходу і выхаду парога; памер ніжняй плоскасці лба дзвярной накрыўкі і верхняй плоскасці парога - гэта чыстая вышыня дзвярэй. Пасля завяршэння рэгулявання зафіксуйце фланцавую гайку M8. Пасля рэгулявання памеру прымацуйце злучальнік калоны да сцяны.
1.3. Замацуеце ахоўную накладку дзвярэй лесвічнай пляцоўкі на парозе.

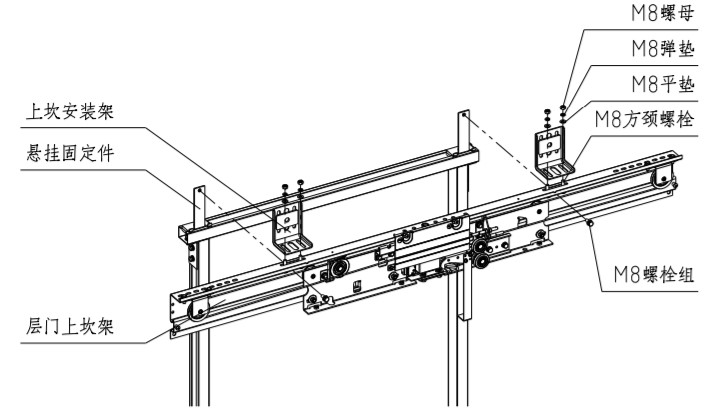

2. Устаноўка прылады дзвярэй лесвічнай пляцоўкі
2.1. Сумясціце верхнюю раму парога дзвярэй лесвічнай пляцоўкі з выступам на ніжнім канцы дэталі мацавання падвескі і заблакуйце верхнюю раму парога і дэталь мацавання падвескі дзвярэй лесвічнай пляцоўкі з дапамогай групы нітаў M8*20.
2.2. Замацуйце верхнюю мантажную раму парога на сцяне шахты ліфта з дапамогай распорных нітаў або нітаў, якія праходзяць праз сцяну. Верхняя мантажная рама парога і верхні парог дзвярэй шахты злучаюцца нітамі з квадратнай шыйкай M8.
2.3. Адрэгулюйце верхні парог дзвярэй лесвічнай пляцоўкі злева і справа, каб цэнтр дзвярэй быў адчынены, а цэнтр уваходу і выхаду — аднолькавы.
2.4. Адрэгулюйце вертыкальнасць падлогі прылады дзвярэй шахты. Адрэгулюйце вертыкальнасць падлогі прылады дзвярэй шахты з адхіленнем ад нормы ±0,5 мм, праклаўшы вертыкальную лінію або ўзяўшы за арыенцір парог дзвярэй кабіны.
2.5 Пасля азнаямлення з асноўнымі параметрамі ўстаноўкі рамы падваконніка на дзвярах наступных паверхаў, зацягніце ўсе мантажныя балты:

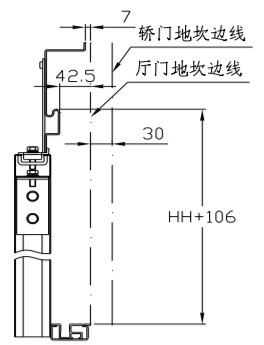

Вышыня верхняй рамы парога дзвярэй лесвічнай пляцоўкі: адлегласць паміж верхняй паверхняй накіроўвалай рэйкі верхняй рамы парога дзвярэй лесвічнай пляцоўкі і парогам дзвярэй лесвічнай пляцоўкі складае HH+106 мм;
Цэнтр верхняй рамкі парога дзвярэй лесвічнай пляцоўкі: адхіленне паміж цэнтрам верхняй рамкі парога дзвярэй лесвічнай пляцоўкі і цэнтрам уваходу і выхаду складае ±1 мм;
Адлегласць паміж верхняй накіроўвалай рэйкай парога дзвярэй пасадачнай пляцоўкі і парогам дзвярэй аўтамабіля: адлегласць паміж верхняй накіроўвалай рэйкай парога дзвярэй пасадачнай пляцоўкі і парогам дзвярэй пасадачнай пляцоўкі складае 42,5 мм, а адлегласць ад парога дзвярэй аўтамабіля складае 72,5 мм.
Вышыня верхняй рамы парога дзвярэй лесвічнай пляцоўкі: адлегласць паміж верхняй паверхняй накіроўвалай рэйкі верхняй рамы парога дзвярэй лесвічнай пляцоўкі і парогам дзвярэй лесвічнай пляцоўкі складае HH+106 мм;
Цэнтр верхняй рамкі парога дзвярэй лесвічнай пляцоўкі: адхіленне паміж цэнтрам верхняй рамкі парога дзвярэй лесвічнай пляцоўкі і цэнтрам уваходу і выхаду складае ±1 мм;
Адлегласць паміж верхняй накіроўвалай рэйкай парога дзвярэй пасадачнай пляцоўкі і парогам дзвярэй аўтамабіля: адлегласць паміж верхняй накіроўвалай рэйкай парога дзвярэй пасадачнай пляцоўкі і парогам дзвярэй пасадачнай пляцоўкі складае 42,5 мм, а адлегласць ад парога дзвярэй аўтамабіля складае 72,5 мм.
