Пад'ёмная накіроўвалая рэйка для ліфта
| Мадэль | b1 | h1 | k | n | f | g | c |
| Т70/Б | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| Т75/Б | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| Т78/Б | 78 | 56 | 10 | 26 | 8,5 | 6 | 7 |
| Т82/Б | 82,5 | 68,25 | 9 | 25,4 | 8.25 | 6 | 7.5 |
| Т89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| Т89/Б | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| Т90/Б | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| Т114/Б | 114 | 89 | 16 | 38 | 11 | 8 | 9,5 |
| Т127-1/Б | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| Т127-2/Б | 127 | 89 | 16 | 51 | 15,9 | 12.7 | 10 |
| Т140-1/Б | 140 | 108 | 19 | 51 | 15,9 | 12.7 | 12.7 |
| Т140-2/Б | 140 | 102 | 28,6 | 51 | 17,5 | 14,5 | 17,5 |
| Т140-3/Б | 140 | 127 | 31,75 | 57 | 25,4 | 17,5 | 19 |

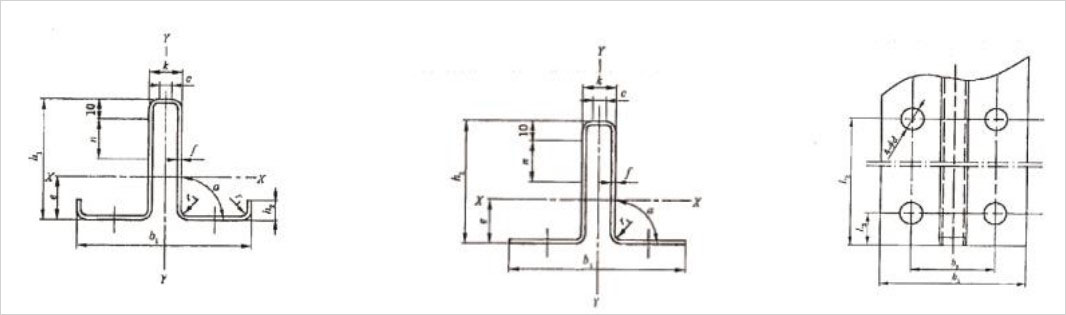

| Мадэль | b1 | c | f | h1 | h2 | k | n |
| ТК3 | 87±1 | ≥1,8 | 2 | 60 |
| 16,4 | 25 |
| ТК5 | 3 | ||||||
| ТК3А | 78±1 | ≥1,8 | 2.2 | 60 | 10±1 | 16,4 | 25 |
| ТК5А | 3.2 |
1. Апрацаваная накіроўвалая рэйка ліфта
2. Халоднацягнутая накіроўвалая рэйка ліфта
3. Наладжвальная накіроўвалая рэйка ліфта
4. Пустая накіроўвалая рэйка ліфта
5. Халоднацягнутыя накладкі для накіроўвалых рэйак ліфта, механічна апрацаваныя накладкі для накіроўвалых рэйак ліфта, накладкі спецыяльнай таўшчыні, накладкі Т-вобразнага прафілю, каваныя заціскі, слізгальныя заціскі, слізгальныя заціскі, Т-вобразныя заціскі.
6. Стандарт: ISO 7465.
7. Мадэль: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Упакоўка: Нашы накіроўвалыя рэйкі спакаваныя ў пучкі з ахоўнымі чахламі з абодвух канцоў, і кожны пучок спакаваны ў поліэтыленавую плёнку. Мы таксама можам спакаваць у адпаведнасці з вашымі патрабаваннямі.
9. Мы можам забяспечыць накіроўвалыя рэйкі брэндаў, такіх як MARAZZI і г.д.
Напраўляльная рэйка ліфта — гэта бяспечная рэйка, па якой ліфт можа рухацца ўверх і ўніз па шахце, забяспечваючы рух кабіны і процівагі ўверх і ўніз па ёй. Напраўляльная рэйка злучае пласціну і кранштэйн накіроўвалай рэйкі са сцяной шахты, забяспечваючы кіраўніцтва для кабіны ліфта і процівагі. Апорная функцыя засцерагальнай штангенцыркулі пры тармажэнні з'яўляецца важнай часткай ліфтавай сістэмы. Напраўляльная рэйка, якая звычайна выкарыстоўваецца ў ліфтах, мае Т-вобразную форму. Яна мае такія характарыстыкі, як высокая калянасць, высокая надзейнасць, бяспека і нізкі кошт. Плоскасць накіроўвалай рэйкі павінна быць гладкай, без бачных няроўнасцей. Паколькі накіроўвальная рэйка з'яўляецца чаўночнай рэйкай накіроўвальнага чаравіка і засцерагальнай прылады на кабіне ліфта, падчас мантажу неабходна забяспечыць зазор. У той жа час накіроўвальная рэйка павінна несці адказнасць за спыненне ліфта пры перавышэнні хуткасці, таму яе калянасць нельга ігнараваць.
Накіроўвальныя рэйкі ліфтаў падзяляюцца на: суцэльныя накіроўвалыя рэйкі і полыя накіроўвалыя рэйкі процівагі.
Напраўляльная рэйка з суцэльным брусам — гэта апрацаваная накіроўвальная рэйка, якая вырабляецца шляхам апрацоўкі накіроўвалай паверхні і злучальных частак профілю накіроўвалай рэйкі. Яе мэта — забяспечваць кіраўніцтва для кіравання кабінай ліфта падчас працы ліфта. Невялікая накіроўвальная рэйка з суцэльным брусам таксама выкарыстоўваецца для кіравання процівагай. Існуе мноства спецыфікацый накіроўвалых рэек у залежнасці ад шырыні падлогі накіроўвалай рэйкі, якія можна падзяліць на T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140 і г.д.

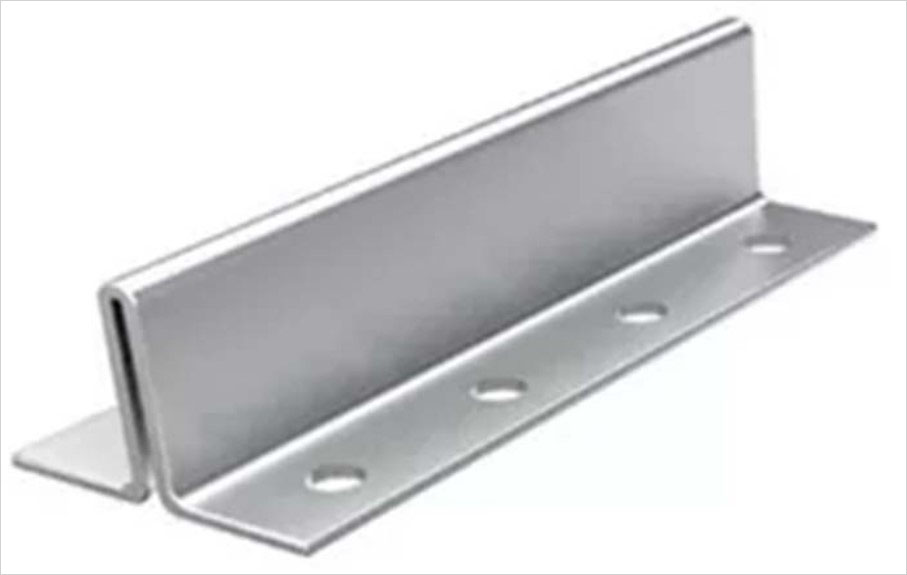

Полыя накіроўвалыя рэйкі для процівагі - гэта халоднаадкатныя пракатныя накіроўвалыя рэйкі таўшчынёй 2,75 мм і 3,0 мм. Яны вырабляюцца халодным фармаваннем з рулонных лістоў праз шматпраходныя формы. Яны ў асноўным выкарыстоўваюцца для забеспячэння накіравання процівагі падчас працы ліфта. Полыя накіроўвалыя рэйкі можна падзяліць на прамыя і фланцавыя ў залежнасці ад формы тарцавой паверхні накіроўвалай рэйкі, а менавіта TK5 і TK5A.
