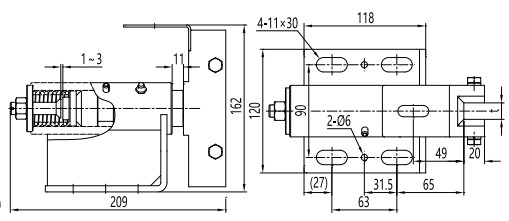

Разсуўныя накіроўвалыя чаравікі для пасажырскіх ліфтаў THY-GS-028

THY-GS-028 падыходзіць для накіроўвалай рэйкі ліфта шырынёй 16 мм. Накіроўваючая чаравіца складаецца з галоўкі накіроўвалай чаравіцы, корпуса накіроўвалай чаравіцы, сядла накіроўвалай чаравіцы, спружыны сціску, трымальніка для алейнай шклянкі і іншых кампанентаў. Аднабакова плаваючая слізгальная накіроўвальная чаравіца з спружынай можа ствараць буферны эфект у кірунку, перпендыкулярным да тарцавой паверхні накіроўвалай чаравіцы, але паміж ёй і рабочай паверхняй накіроўвалай чаравіцы застаецца вялікая адлегласць, што прыводзіць да яе дакранання. Вібрацыя і ўдары ў гэтым кірунку не аказваюць ніякага ўплыву на вібрацыю і ўдары. Верхняя мяжа намінальнай хуткасці ліфта з гэтай накіроўвалай чаравіцай складае 1,75 м/с. Гумовыя спружыністыя слізгальныя накіроўвальныя чаравікі маюць пэўную накіраванасць і пэўную амартызацыйную здольнасць у кірунку рабочай паверхні накіроўвалай чаравіцы, што паляпшае іх працоўныя характарыстыкі і адпаведна павялічвае дыяпазон хуткасцей ліфта.

Пачатковая сіла прыціскання падкладкі пругкага накіроўвалага чаравіка да тарцавой паверхні накіроўвалай рэйкі рэгулюецца. Выбар пачатковага ціску ў асноўным улічвае частковую гравітацыю, якая звязана з намінальнай нагрузкай ліфта, памерам кабіны і становішчам цэнтра цяжару. Падкладка накіроўвалага чаравіка пасля зносу паменшыць кантактны ціск. Калі знос невялікі, можна адрэгуляваць шрубу, каб прасунуць галоўку чаравіка наперад, каб павялічыць кантактны ціск і забяспечыць плаўную працу кабіны, але калі кантактны ціск занадта вялікі, інакш гэта павялічыць супраціўленне ходу і паскорыць знос падкладкі чаравіка. Галоўка чаравіка можа аўтаматычна круціцца ў пасадачным месцы. Калі накіроўвалая рэйка ўсталявана не прама або верхні і ніжні канцы бакавых частак падкладкі чаравіка зношваюцца нераўнамерна, можна кампенсаваць невялікія ваганні галоўкі чаравіка, каб прадухіліць вібрацыю кабіны або заклініванне рэйкі.
