Накіроўвальныя чаравікі для пасажырскіх ліфтаў THY-GS-310G

Кароткае апісанне:

Напраўляльны чаравік THY-GS-310G — гэта накіроўвальная прылада, якая можа слізгаць непасрэдна паміж накіроўвалай рэйкай ліфта і кабінай або процівагай. Ён стабілізуе кабіну або процівагу на накіроўвалай рэйцы, каб яны маглі слізгаць толькі ўверх і ўніз, каб прадухіліць перакос або хістанне кабіны або процівагі падчас працы.

Дашліце нам ліст

Падрабязнасці прадукту

Тэгі прадукту

Параметры прадукту

Намінальная хуткасць: ≤1,75 м/с

Падыходзіць для накіроўвалай рэйкі: 10,16.4

Інфармацыя пра прадукт

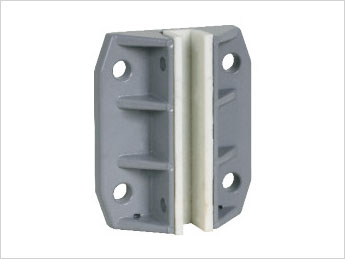

Накіроўвальны чаравік THY-GS-310G - гэта накіроўвальная прылада, якая можа слізгаць непасрэдна паміж накіроўвалай рэйкай ліфта і кабінай або процівагай. Ён можа стабілізаваць кабіну або процівагу на накіроўвалай рэйцы, каб яна магла слізгаць толькі ўверх і ўніз, каб прадухіліць перакос або хістанне кабіны або процівагі падчас працы. На верхняй частцы накіроўвальнага чаравіка можа быць усталяваны алейны чахол, каб паменшыць трэнне паміж падкладкай чаравіка і накіроўвалай рэйкай. Пры выкарыстанні накіроўвалых чаравікаў адзін ліфт абсталяваны 8 часткамі, а процівага кабіны - 4 часткамі, і яны ўсталёўваюцца ў верхняй і ніжняй частках кабіны або процівагі. Накіроўвальны чаравік складаецца з падкладкі чаравіка, асновы і корпуса чаравіка. Сядло чаравіка абсталявана ніжнімі ўзмацняльнымі рэбрамі для забеспячэння трываласці выкарыстання. Звычайна ўжываецца для ліфтаў са хуткасцю ліфта ≤ 1,75 м/с. Адпаведная шырыня рэйкі 10 мм і 16 мм. Фіксаваны слізгальны накіроўвалы чаравік звычайна павінен выкарыстоўвацца з алейным чахлом і мацуецца да рамы процівагі.

Усталёўка накіроўвалай абутку павінна адпавядаць наступным патрабаванням:

1. Пасля ўстаноўкі верхняга і ніжняга накіроўвалых чаравікаў яны павінны знаходзіцца на адной вертыкальнай лініі без перакосаў і скручванняў. Пераканайцеся, што верхні і ніжні накіроўвалыя чаравікі знаходзяцца на адной лініі ў цэнтры засцерагальнай сківіцы.

2. Пасля ўстаноўкі накіроўвалай чаравікі зазор паміж накіроўвалай рэйкай і падшэўкай чаравіка павінен быць роўным 0,5~2 мм злева і справа, а зазор паміж падшэўкай чаравіка і верхняй паверхняй накіроўвалай рэйкі павінен быць 0,5~2 мм.
